業界トップクラスの明るさを実現！
AC100V 直結・定電流・定電圧DC12V の3 タイプ

AC100V

renDy-WM AC100V Duo

製品写真

renDy-WM AC100V Duo製品写真

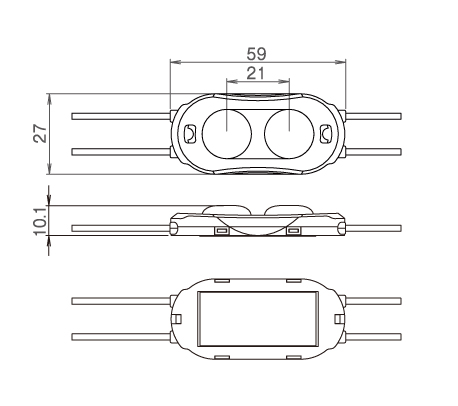

寸法図

クリックすると拡大します。

クリックすると拡大します。

製品仕様

レンズ仕様	広角拡散レンズ
LED 個数	2 個/1 モジュール
色温度	6500K, 他
光束（参考値）	240lm
入力電圧	AC100V
消費電流	19mA
消費電力	1.8W
使用温度範囲	-10℃～ +50℃
保存温度範囲	-20℃～ +70℃
保護等級	IP67 相当
ピッチ	350mm
質量	24g
最大直列連結数	100 個
電源	不要
製品保証	3 年

備考
1モジュール単位で起動します。

renDy-WM AC100V mini

製品写真

renDy-WM AC100V mini製品写真

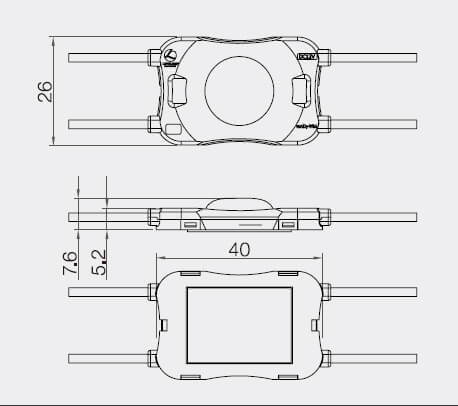

寸法図

クリックすると拡大します。

クリックすると拡大します。

製品仕様

レンズ仕様	広角拡散レンズ
LED 個数	1 個/1 モジュール
色温度	6500K, 他
光束（参考値）	80lm
回路方式	定電流回路
入力電圧	AC100V
消費電流	10mA
消費電力	1.0W
使用温度範囲	-10℃～ +50℃
保存温度範囲	-20℃～ +70℃
保護等級	IP67 相当
ピッチ	180mm
質量	9g
最大直列連結数	200 個
電源	不要
製品保証	3 年

備考
1 モジュール単位で起動します

定電流タイプ

renDy-WM CCD-G

製品写真

renDy-WM CCD-G製品写真

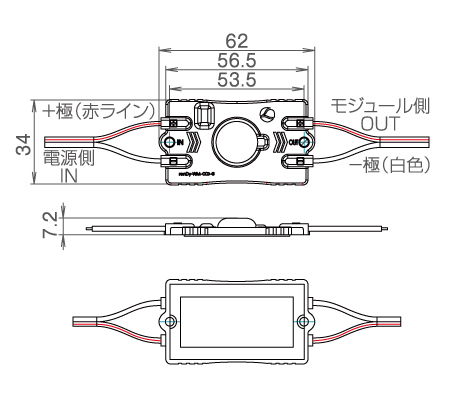

寸法図

クリックすると拡大します。

クリックすると拡大します。

製品仕様

レンズ仕様	広角拡散レンズ
LED 個数	1 個/1 モジュール
色温度	6500K, 他
光束（参考値）	280～300lm
入力電圧	3.57V TYP
入力電流	700mA
消費電力	2.5W
使用温度範囲	-10℃～ +50℃
保存温度範囲	-20℃～ +70℃
保護等級	IP65 相当
ピッチ	350mm
質量	20g
最大直列連結数	※使用電源による
電源	定電流専用電源
製品保証	3 年

備考
1 モジュール単位で起動します。

定電圧タイプ

renDy-WM DC12V mini

製品写真

renDy-WM DC12V mini製品写真

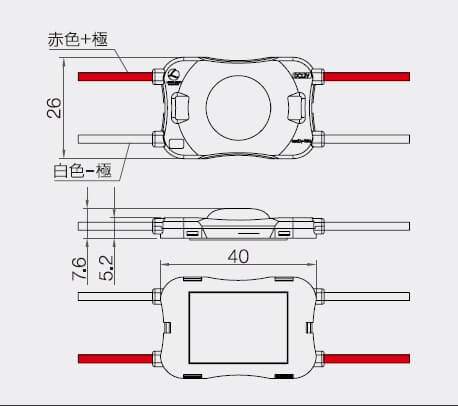

寸法図

クリックすると拡大します。

クリックすると拡大します。

製品仕様

レンズ仕様	広角拡散レンズ
LED 個数	1 個/1 モジュール
色温度	6500K, 他
光束（参考値）	100lm
入力電圧	DC12V
消費電流	80mA
消費電力	0.96W
使用温度範囲	-10℃～ +50℃
保存温度範囲	-20℃～ +70℃
保護等級	IP67 相当
ピッチ	180mm
質量	9g
最大直列連結数	50 個
電源	定電圧専用電源
製品保証	3 年

備考
1 モジュール単位で起動します

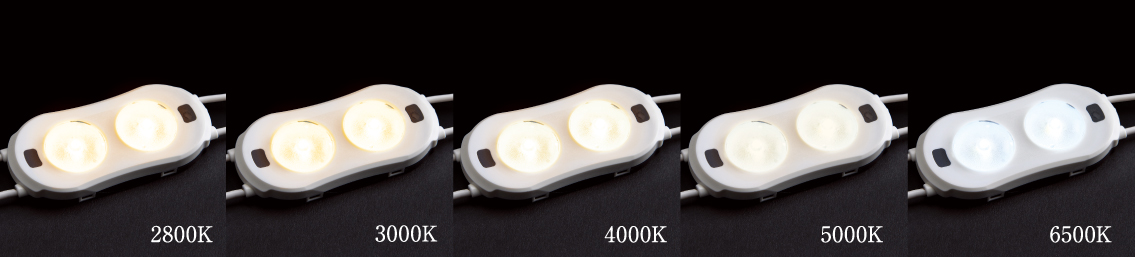

幅広い色温度のバリエーションでお客様のご要望にお応えいたします

幅広い色温度のバリエーションでお客様のご要望にお応えいたします

特徴

高効率レンズ効果

高効率レンズ効果

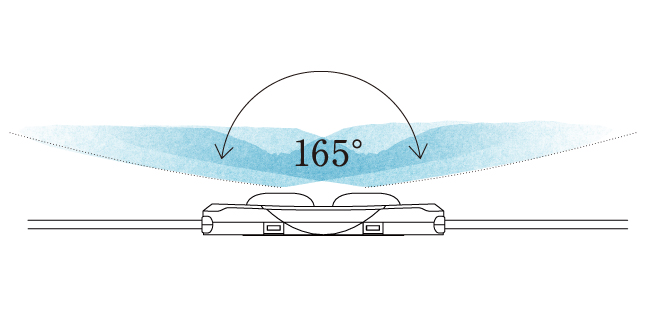

ワイドレンズ（広角165°）のハイパフォーマンスを実現。
日本製の最高品質光学レンズを用いモジュールの個数を最小限削減し、効率化と共に独自の配光特性により、フラットな光を実現、ムラなくキレイに、メディアを光らせます。

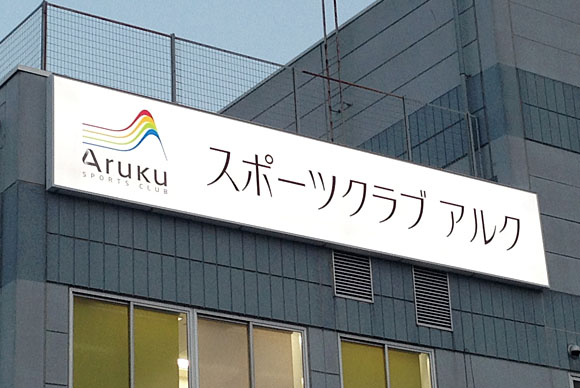

使用例

使用例
